高温共烧陶瓷 (HTCC) 与低温共烧陶瓷 (LTCC) 陶瓷技术：对比指南

前言

在先进电子封装与混合集成电路领域，陶瓷基板不仅承担结构支撑功能，更直接影响电气性能、散热能力与长期可靠性。HTCC（High Temperature Co-fired Ceramic，高温共烧陶瓷）与 LTCC（Low Temperature Co-fired Ceramic，低温共烧陶瓷）是当前应用最成熟的两类多层陶瓷技术。

两者在材料体系、烧结机制、导体选择以及应用定位上存在本质差异。本文将从多个维度进行系统对比，帮助在选型阶段做出更具工程逻辑的判断。

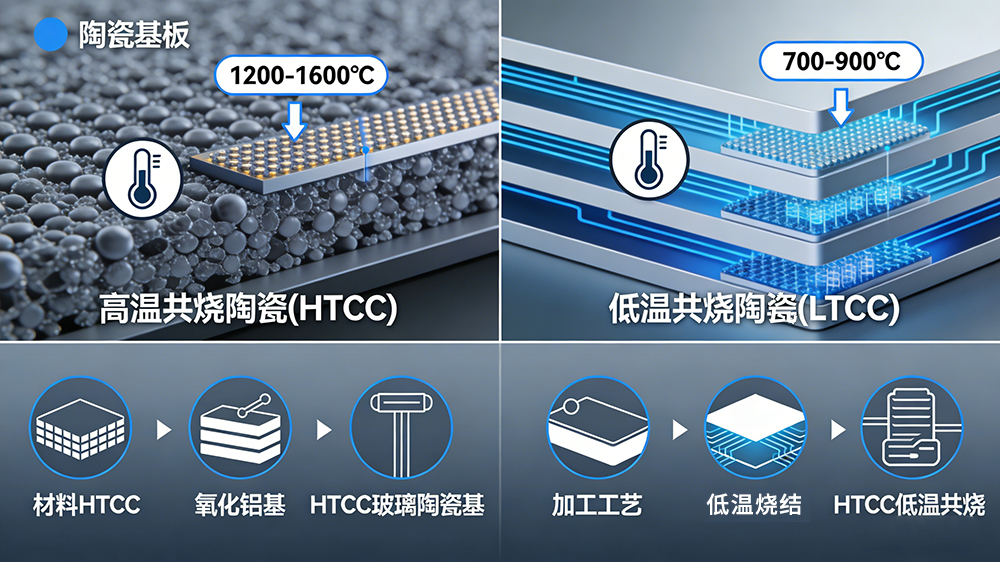

材料体系与烧结温度

HTCC 通常以氧化铝（Al₂O₃）为主要基材，部分高端应用会采用氮化铝（AlN）或其他高热导陶瓷。其烧结温度一般在 1600°C 左右，属于高温烧结体系。由于烧结温度高，金属导体必须选用耐高温金属，如钨（W）或钼（Mo）。

1600°C 左右的烧结温度使陶瓷颗粒之间形成更充分的晶界结合，材料致密度高，内部孔隙率低，从而提升机械强度与长期稳定性。这种高致密结构在高温循环环境下表现出更优的抗疲劳能力。

LTCC 则是以玻璃陶瓷复合材料为基体，烧结温度通常在 850–900°C 范围。较低的烧结温度使其可以使用银（Ag）、银钯（Ag-Pd）、铜（Cu）等高导电率金属作为内部导体，这也是 LTCC 高频性能优势的核心来源之一。

其烧结过程中存在玻璃相流动和再结晶过程。玻璃相在低温下软化，促进层间结合，同时降低整体烧结温度。但玻璃相的存在也意味着材料在高温长期工作条件下的结构稳定性不及纯氧化物体系。

● HTCC 材料结构稳定、致密度高，适用于高功率与高温环境。

● LTCC 具备更低的介电常数和更优的高频传输特性，更适合射频与微波应用。

导体系统与电气性能对比

HTCC使用钨或钼导体的核心原因在于，高温烧结环境中贵金属不仅会熔化，还会发生严重的扩散现象，导致导体层失效或电阻率升高。虽然这保证了结构完整性，但电阻率相对较高，会在高频信号路径中带来附加损耗。

LTCC 由于烧结温度低，可以采用银或铜导体。这不仅降低线路电阻，同时也有利于形成更平滑的导体界面。导体界面粗糙度对微波频段信号损耗具有直接影响，因此 LTCC 在 5G、毫米波及更高频段应用中优势明显。

此外，LTCC 在实现嵌入式无源器件方面具有工艺兼容性优势。通过精确控制导体层与介质层厚度，可以形成稳定的阻抗控制结构，这是 HTCC 难以高效实现的。

热性能与结构强度

在热管理能力方面，HTCC 通常表现更稳定。HTCC 在高功率环境下的稳定性不仅体现在热导率，还体现在热膨胀系数（CTE）匹配能力上。以氧化铝为例，其 CTE 与多种半导体材料较为匹配，可降低热循环引发的界面应力集中。这对于功率器件长期可靠性尤为关键。

LTCC 虽可通过设计热通孔、增加铜层厚度等方式改善散热路径，但其基体材料本身的热传导能力存在物理上限。因此在极端热负载环境中，LTCC 需要额外的散热结构配合。

如果应用场景涉及：

● 高功率激光模块

● 功率放大器封装

● 高温工业环境

HTCC 通常更具优势。

结构设计自由度与集成能力

LTCC 的结构优势，核心在于“可设计性”。在烧结前的生瓷阶段，材料具有一定可加工性，可以完成冲孔、开腔、叠层定位等操作，使三维结构规划成为可能。设计工程师不仅是在做平面布线，而是在构建一个立体电气系统。

在高频或小型模块中，这种能力带来的价值尤为明显。通过多层叠构，可以实现信号层、电源层与接地层的分离，优化电磁屏蔽效果，并减少串扰风险。同时，层间 via 阵列可缩短电气路径，提高结构紧凑度。

LTCC 在集成方面通常具备以下特点：

● 支持嵌入式电阻、电容、电感结构

● 可在内部实现简单滤波或匹配网络

● 有利于模块小型化与轻量化设计

相比之下，HTCC 虽然也支持多层结构，但更多定位于高强度承载与稳定封装平台。在复杂无源网络嵌入和精细高频结构方面，其灵活性通常不及 LTCC。

因此，当项目目标是提高集成密度、压缩体积并兼顾高频性能时，LTCC 更具结构设计优势；而当重点在于机械强度或耐高温能力时，HTCC 的平台属性更为突出。

尺寸精度与收缩控制

HTCC 的尺寸稳定性主要来源于高温烧结后的高致密结构。其收缩行为相对集中且规律性较强，一旦材料配方与烧结曲线稳定下来，批量一致性通常较好。对于大尺寸陶瓷基座或高引脚数封装结构，HTCC 在平面度与整体强度方面更具可预测性。

LTCC 的收缩机制则更为复杂。由于玻璃相参与烧结过程，在软化与流动阶段会影响各方向的收缩比例，尤其是在层数较多或局部结构不均匀时，可能产生微小翘曲或尺寸偏差。因此在设计阶段通常需要进行补偿计算与试烧验证。

对于公差要求严格的结构件，HTCC 的尺寸控制路径相对直接；而 LTCC 项目则更依赖前期数据积累与工艺窗口优化。换言之，LTCC 可以实现高精度，但前提是对收缩规律有充分掌握，并进行合理的设计补偿。

成本结构与批量适配性

HTCC 的成本结构更偏向设备与能耗投入。高温窑炉、长时间烧结周期意味着固定成本较高，但材料体系成熟，工艺路径相对标准化，适合长期稳定的大批量生产。

LTCC 的成本则更多体现在材料与工艺控制上。银浆价格波动会直接影响整体成本结构，同时多层叠层与精密对位需要更高的过程管理能力。在小型高附加值模块中，这种成本是可以被性能优势所覆盖的，但在价格高度敏感的市场中则需要谨慎评估。

● HTCC 更适合结构稳定、需求长期固定的工业型产品

● LTCC 更适合技术驱动、性能优先的高频电子产品

典型应用场景

HTCC 典型应用：

● 工业电子模块封装

● 高温传感器外壳

● 功率器件基座

● 多引脚陶瓷封装（如部分 CPGA 类结构）

LTCC 典型应用：

● 射频模块

● 滤波器与天线模块

● 微波通信组件

● 高密度多层信号板

选型的核心逻辑应围绕“工作频率 + 功率等级 + 集成需求 + 成本控制”四个维度展开，而非单纯比较材料先进程度。

结语

HTCC 更强调结构强度与耐高温能力，适用于高功率、高温、耐久性与严苛环境。

LTCC 更强调电气性能与集成度，适用于高频、高集成度、小型化设计。

两种技术不存在绝对优劣，只有应用场景匹配度的差异。在项目初期明确电气参数、热负载、尺寸公差与成本边界，是避免后期返工与设计重构的关键。
