广安什么是陶瓷针栅阵列封装（CPGA）：设计和功能
前言
在现代电子产品中，集成电路（IC）封装是保证芯片性能与稳定运行的重要环节。随着芯片功能不断增强，对封装的热管理、信号完整性和机械可靠性提出了更高要求。陶瓷针脚阵列封装（Ceramic Pin Grid Array Package，CPGA）正是在这种背景下广泛应用的一种高性能封装形式。它不仅能够有效应对高功率、高频率环境下的散热与电气挑战，还因耐热、耐久的特性，成为高端处理器、存储芯片和通信设备首选的封装方案。

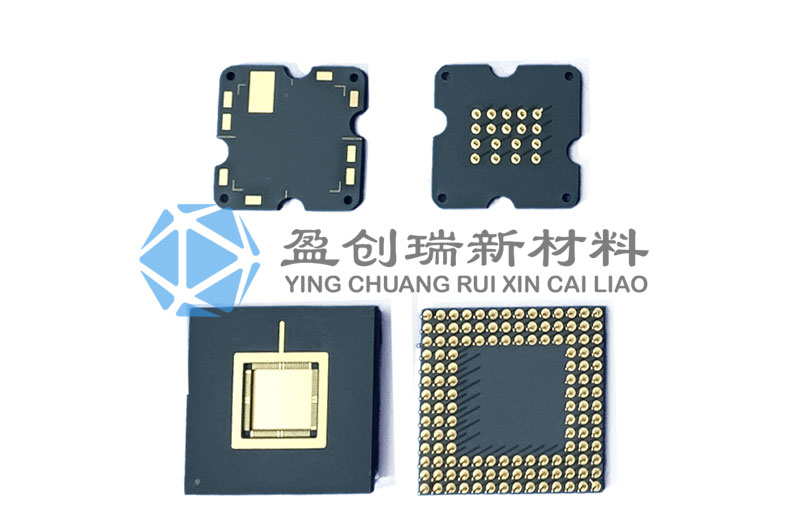

陶瓷引脚栅格阵列封装(CPGA) 基本结构
CPGA 封装的核心特点在于其底部均匀排列的针脚矩阵，每根针脚都能与电路板形成可靠的电气连接。
这种矩阵式布局带来了多方面优势：
● 提高信号传输密度，适应高引脚数芯片需求
● 有效降低信号干扰和串扰，保证高速、高频电路稳定性
● 针脚数量、排列间距及镀层材料直接影响焊接可靠性和电气性能
陶瓷材料作为封装基体，具备以下特性：
● 高绝缘性：防止电气短路，提高系统安全性
● 优异耐热性：能够承受长时间高温运行和频繁热循环
● 低热膨胀系数：与硅芯片匹配，减少温度变化带来的应力集中
● 良好导热性能：帮助芯片将热量快速传导至散热系统，维持稳定工作温度
这些特性确保 CPGA 封装在高性能计算、工业控制及通信等应用中，能够长期保持可靠的电气和热性能。
主要组成部分
陶瓷基板
不仅作为芯片的机械支撑，还能有效传导芯片热量至散热器或外部环境，维持稳定工作温度。基板厚度、热导率及表面平整度都是影响热性能和焊接质量的重要参数。
芯片粘接层
通常采用银胶或高导热焊膏，将芯片牢固固定在基板上，同时兼具热传导和电气连接功能。粘接层的厚度和均匀性会直接影响热阻和电气可靠性，因此在设计和制造过程中需严格控制。
金属引脚（Pin Grid Array）
排列成高密度矩阵，每个针脚通过焊线或其他内部连接方式与芯片电极对应，形成可靠的电气接口。针脚材质、长度、间距以及表面镀层都会影响信号完整性、抗氧化性能以及焊接稳定性，是高频和高引脚数应用的关键设计点。
封装盖
通常为陶瓷盖板，既能防尘、防湿，又能提供额外机械强度，保护封装在搬运或安装过程中不受损坏。封装盖的厚度、材料密度及内腔设计会影响热阻和应力分布，因此设计中需与基板和芯片热性能匹配。
此外，我们在 CPGA 封装设计中，还会考虑针脚间距、针脚长度、镀层材质以及焊接工艺参数等，以优化焊接可靠性、散热效率及信号完整性。这些细节设计确保 CPGA 在高性能计算、通信和工业应用中能够提供长期稳定的电气和机械性能。
Ceramic Pin Grid Array Package设计优势
与其他封装类型相比，CPGA 拥有多方面显著优势，使其在高性能电子器件中占据重要地位：
卓越热管理能力
陶瓷材料热导率高，能够有效将芯片产生的热量传导到散热器或散热板，避免局部过热现象。同时，陶瓷的热膨胀系数与硅芯片接近，减少因温度变化导致的机械应力，提高封装整体寿命。对于高功率处理器或长时间运行的设备，热管理优势尤为关键。
优异的信号完整性
均匀的针脚矩阵设计使得信号路径最短且稳定，减少串扰和电磁干扰（EMI）。在高频或高速数据传输场景下，如计算机主板、高速存储芯片或通信设备，CPGA 能保证信号延迟低、噪声小，从而维持系统整体性能。
强大的机械可靠性
陶瓷封装本身硬度高、抗弯曲和抗冲击能力强，即使在振动或运输过程中也能保证针脚与芯片的牢固连接。对于工业控制设备或长期运行的通信模块，这种机械可靠性可以显著降低因物理应力引发的故障率。
高引脚数和设计灵活性
CPGA 支持从几十针到数百针的设计，可根据芯片功能和电气需求进行定制化布局。引脚间距可灵活选择，使封装既紧凑，又保证每条信号通路的稳定性。同时，矩阵排列利于自动化焊接和组装，提高生产效率。
出色的环境适应性
陶瓷封装耐高温、耐湿热、耐化学腐蚀，可在苛刻环境下稳定工作。无论是高温作业的工业设备，还是湿热环境下的通信终端，CPGA 都能保持可靠性能，降低维护和替换成本。
长期性能稳定性
由于陶瓷材料不易老化，CPGA 封装能长期维持其电气和机械性能。这在需要长期稳定运行的高可靠性系统中尤为重要，如服务器、数据中心以及关键控制系统。
综合来看，CPGA 封装不仅提高了芯片的热管理和信号稳定性，还在机械强度、环境适应性和长期可靠性方面表现突出，为高性能电子设计提供了坚实基础。
Ceramic Pin Grid Array Package应用
CPGA 封装因其稳定可靠的性能，在多种高端电子领域中得到广泛应用：
● 高性能计算机处理器：CPGA 封装能够提供稳定的电气连接和优异的散热效果，使处理器在高频运算下保持性能稳定。
● 大容量存储芯片：例如 DRAM、Flash 存储器，CPGA 的高引脚密度支持复杂的数据传输需求，保证存储器的高速读写稳定性。
● 通信网络设备：在路由器、交换机和光通信模块中，CPGA 可提供低串扰、低信号延迟的优势，提升信号传输质量。
● 工业控制及精密仪器：CPGA 封装耐高温、抗振动，适合工业自动化设备、精密测量仪器等长期稳定运行的应用环境。
● 航空电子及科研设备：在需要极高可靠性的领域，CPGA 的机械强度和热稳定性为复杂电路系统提供可靠保障。
此外，CPGA 的灵活引脚布局和定制能力，使其也适用于新兴的高性能 AI 芯片和 FPGA 设计中，为电子系统提供更高的集成度和稳定性。
结语
陶瓷针脚阵列封装（CPGA）以其独特的针脚矩阵设计、优异的热性能和出色的机械稳定性，为电子产品提供了坚实可靠的基础。它不仅能有效提升芯片性能，还能确保在高温、高频及复杂应用环境下长期稳定运行。无论是高性能计算机、通信设备，还是工业控制系统，CPGA 都能满足高密度引脚和高可靠性的需求。
如果你希望为产品选择更可靠、更高效的封装方案，或者想优化现有电子元件的性能与寿命，立即联系盈创瑞新材料，获取专业的 CPGA 封装咨询与定制服务，让你的电子设计更稳定！
FAQ
1. CPGA 与 PGA 有什么区别？
CPGA 是陶瓷材质的针脚阵列封装，而普通 PGA（Pin Grid Array）可能使用塑料封装。陶瓷封装耐高温、导热好，适合高性能、高可靠性芯片，而塑料封装更适合成本敏感、普通应用场景。
2. CPGA 可以承受多高的工作温度？
由于陶瓷材料的特性，CPGA 封装一般可稳定工作在 -55°C 到 150°C 的范围，有些高性能定制型号甚至可以承受更高温度。
3. CPGA 封装的针脚容易弯曲或损坏吗？
陶瓷封装本身机械强度高，但针脚仍需小心操作。在插拔或焊接过程中，建议使用专业工具，避免过大力矩造成针脚变形。
4. CPGA 适合哪些芯片类型？
CPGA 封装广泛用于高性能处理器、存储芯片及通信芯片，特别适合引脚数多、工作频率高、散热要求高的芯片。
5. CPGA 可以定制吗？
可以。针脚数量、间距、封装尺寸及材料厚度都可以根据客户需求定制，以满足不同电子产品的设计要求。
