广安常见陶瓷封装类型:设计与应用指南

发布日期:2026-04-20 08:24:36


前言


随着电子封装技术的发展,陶瓷材料因其在热传导、结构稳定性以及环境适应性方面的表现,被广泛应用于多种电子器件封装之中。围绕不同的电路复杂度与装配方式,陶瓷封装逐渐形成了多种结构类型。理解这些常见类型及其设计差异,有助于在项目中做出更合适的选型判断。


陶瓷封装基本结构


陶瓷封装通常以氧化铝(Al₂O₃)或氮化铝(AlN)等为基体材料,通过一系列微电子封装工艺,将芯片、电路以及外部连接结构整合在一个相对稳定的封装体系中。相比常见的塑料封装,陶瓷材料在热传导能力、尺寸稳定性以及对环境变化的适应性方面具备一定特点,因此在对封装性能要求较高的场景中更常被选用。

从结构构成来看,一个完整的陶瓷封装通常包含以下几个关键部分:

 芯片贴装:将芯片固定在陶瓷基板或腔体内部,同时兼顾导热路径的建立

 引线键合(金丝/铝丝):用于实现芯片与外部电路之间的电气连接

 金属化布线层:在陶瓷表面形成导电路径,连接内部结构与外部接口

 外部连接结构:引线、焊盘或焊球,根据封装类型不同,承担与PCB连接的作用

 封盖或气密结构:在部分设计中,用于隔离外界环境对内部器件的影响

不同封装类型之间的差异,本质上集中在外部连接形式、内部布局方式以及整体结构设计逻辑上。例如,引线封装更侧重连接的延展性,而无引线或阵列型封装则更关注空间利用率与布线效率。

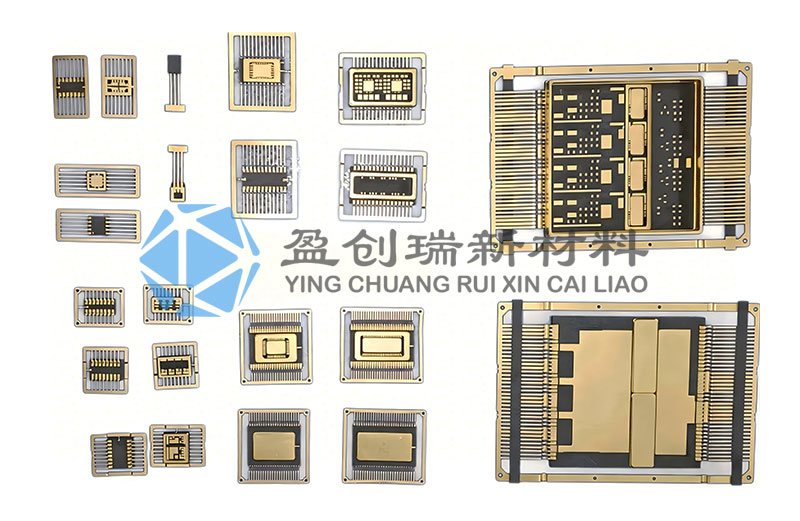

有引脚陶瓷封装


这类封装通过外部金属引脚与PCB建立连接,引脚在结构上形成过渡区域,有助于在装配过程中分散应力。在部分插件或混合装配场景中,这种结构仍然具备实际应用价值。

陶瓷双列直插式封装 (CDIP)

CDIP采用双列引脚设计,引脚分布在封装两侧,整体结构规整,便于在PCB上进行标准化排布。在通孔安装工艺中,这种封装更容易与既有生产流程匹配。

CDIP更适用于功能相对独立的电路模块。在需要一定维护便利性的系统中,这种结构也更容易进行更换与调整。

主要特点:

 双列直插引脚结构

适配通孔安装工艺

布局清晰,便于维护

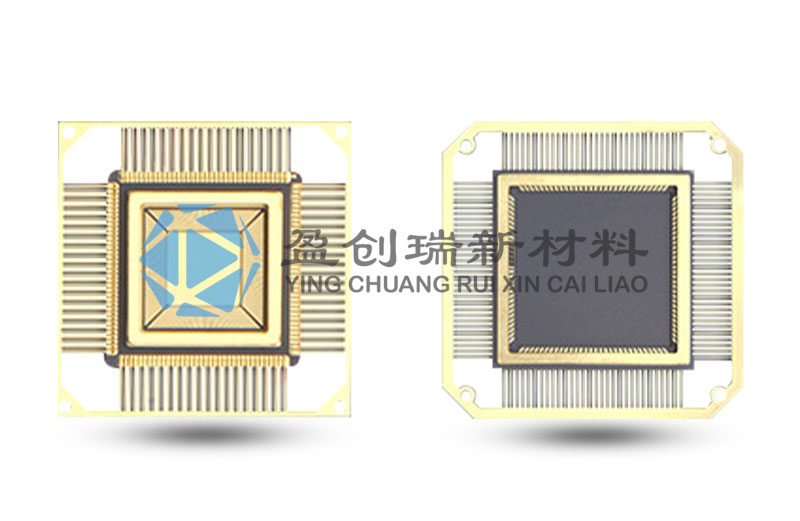

Ceramic Quad Flat Package (CQFP)

CQFP将引脚分布在封装四周,在扩展引脚数量的同时保持了较为规整的外形。这种结构在表面贴装工艺中较为常见,适合中等复杂度电路设计。

CQFP通常用于需要一定I/O数量的模块,其结构在尺寸与功能之间形成了较为平衡的关系。

主要特点:

 四边引脚布局

 支持SMT贴装

● 适合中等集成度电路



陶瓷扁平封装 (CFP)

CFP更强调封装的扁平化设计,引脚可以分布在两侧或四周,使整体高度更易控制。在空间受限的设备中,这种结构更容易与整机布局相协调。

CFP常用于对结构尺寸有一定要求的电子模块,有助于提升整体设计的紧凑性。

主要特点:

 扁平结构,降低高度

 引脚布局灵活

 适配紧凑型设备

陶瓷小外形封装 (CSOP)

CSOP在尺寸控制方面更为突出,封装体积较小,引脚间距紧凑,适合用于空间有限的PCB设计中。同时,这类封装也较容易适配自动化贴装工艺。

CSOP更适用于小型化电子产品,有助于在有限空间内实现更高的功能密度。

主要特点:

 小尺寸封装

 引脚间距紧凑

 适配自动化生产

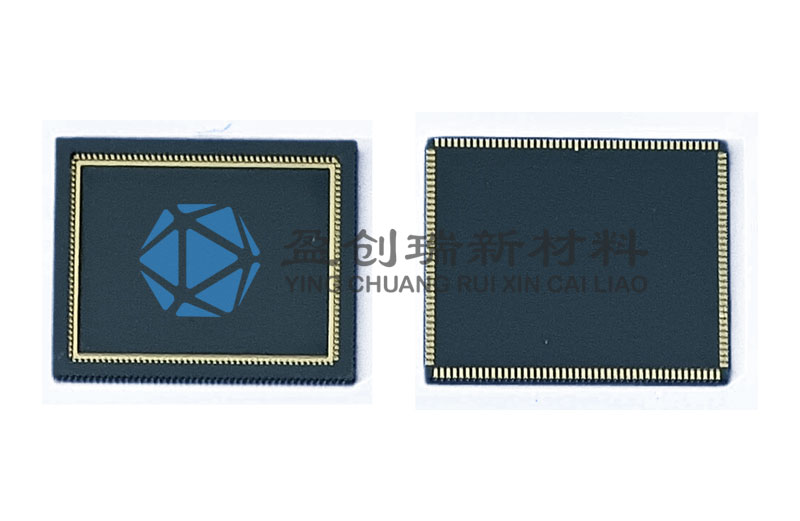

无引脚陶瓷封装


无引脚陶瓷封装通过底部焊盘或接触区域实现连接,减少了外部引线带来的空间占用。这类结构更适合高密度PCB设计,同时也更容易融入自动化贴装流程。

陶瓷无引脚芯片载体封装 (CLCC)

CLCC取消了外露引线,通过封装边缘或底部焊盘进行连接,使整体结构更加紧凑。在高密度电路中,这种封装有助于提升空间利用效率。

设计时需协调焊盘布局与贴装精度,确保连接可靠性。

主要特点:

● 无引线设计

 焊盘分布于边缘或底部

 封装紧凑

陶瓷四方扁平无引脚封装 (CQFN)

CQFN通过底部焊盘实现连接,减少封装外围尺寸,使器件可以更紧密地排列在PCB上。这种结构在高集成电路中较为常见。

在应用过程中,需要结合焊接工艺与热路径设计进行整体考虑。

主要特点:

 底部焊盘连接

 无外露引脚

 适合高密度布局

陶瓷焊盘栅阵列封装 (CLGA)

CLGA采用阵列式焊盘分布,通过多点接触实现电气连接。这种结构适用于多引脚需求的电路系统,有助于提升连接密度。

在设计过程中,需要对PCB布线进行合理规划,以匹配其阵列结构。

主要特点:

 阵列焊盘布局

 多点连接方式

 支持SMT贴装


阵列引脚陶瓷封装


这类封装通过引脚阵列实现连接,相比线性引脚结构,在引脚数量扩展方面更具灵活性,适用于复杂电路系统。

陶瓷针栅阵列封装 (CPGA)

CPGA采用阵列式引脚分布,能够支持较多连接路径。在多信号处理或数据交互需求较高的电路中,这种封装形式较为常见。

在实际设计中,需要为其引脚阵列预留足够空间,以便完成合理布线。

主要特点:

 阵列引脚结构

支持较多连接点

适用于复杂电路

从结构形式来看,不同陶瓷封装类型主要围绕引线连接、无引线贴装以及阵列结构展开差异。在实际应用中,通常需要结合电路复杂度、PCB空间以及装配方式进行综合评估,从而选择更适合的封装方案。


为什么选择陶瓷封装,而不是塑料


在电子封装选型过程中,陶瓷封装与塑料封装通常会被同时纳入评估范围。两者在材料体系、结构表现以及适用场景方面存在部分差异,因此在不同项目中各有其适配方向。

从材料角度来看,陶瓷封装多采用氧化铝(Al₂O₃)或氮化铝(AlN)等无机材料,这类材料在热传导与结构稳定性方面表现较为均衡;而塑料封装通常基于环氧树脂体系,更适合标准化生产与成本控制导向的应用。

在结构表现方面,陶瓷封装在温度变化环境下的尺寸变化相对可控,有助于维持封装结构的稳定性;塑料封装则在常规使用条件下表现良好,但在复杂环境中可能更依赖具体设计与工艺支持。

VS

陶瓷封装

塑料封装

材料类型

氧化铝、氮化铝等无机材料

环氧树脂等有机材料

热传导表现

相对更有利于热量传导

依赖结构设计进行散热

结构稳定性

在温度变化下表现较为稳定

在常规环境下表现良好

封装形式

支持气密封装等结构

多为非气密封装

成本取向

更偏向性能与应用需求

更偏向规模化与成本控制

常见应用

工业电子、通信设备等

消费电子、标准化产品

从实际应用角度来看,陶瓷封装更常用于对材料性能和结构稳定性有一定要求的电子模块;而塑料封装则广泛应用于通用电子产品中。


如何选择合适的陶瓷封装?


在实际项目中,封装类型的选择通常不是单一维度决策,而是多因素综合结果:

 电路复杂度:引脚数量与布局需求

 空间限制:PCB设计空间与结构约束

 装配方式:生产工艺及设备条件

 使用环境:温度变化与长期运行情况

合理的做法是基于整体系统需求,对不同封装结构进行匹配,而非仅依据某一性能指标进行判断。


结语


陶瓷封装类型的多样性,为电子产品设计提供了更丰富的实现路径。从带引线结构到无引线形式,不同封装在连接方式、结构设计以及应用场景上各有侧重。通过系统理解这些差异,可以更高效地完成从设计到选型的衔接过程。

如果你正在评估不同类型的陶瓷封装产品,或希望进一步了解各类标准型号在实际应用中的表现,可以查看 盈创瑞新材料盈创瑞新材料 的陶瓷封装产品系列。

盈创瑞新材料盈创瑞新材料 提供多种常见结构的陶瓷封装选项,适用于工业与商业电子领域,方便在项目中进行匹配与选型参考。
