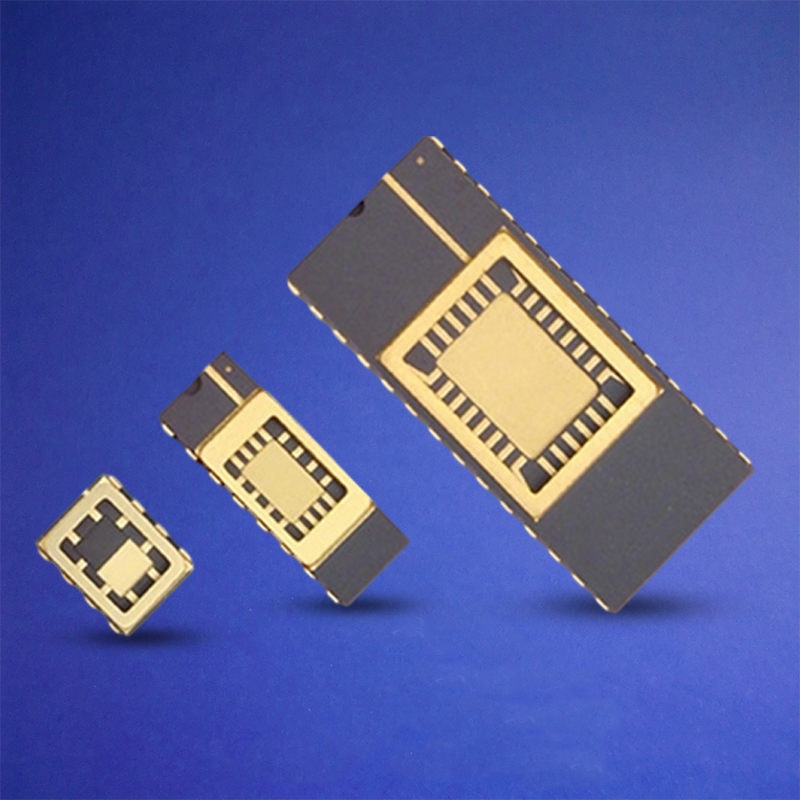

陶瓷双列直插式外壳（CDIP）
陶瓷双列直插外壳（CDIP）是现代电子工程领域中不可或缺的高可靠性保护组件。该外壳引脚节距为标准 2.54mm，可支持 64路 引脚输出，并提供 7.62mm（小跨度）、10.16mm（中跨度）、15.24mm（大跨度） 等多种宽度选择。其设计初衷是为各类电子电器内部的敏感元器件、光耦器件及 MEMS 模块提供坚固的物理支撑与电气连接，尤其适用于对组装密度与耐用性有平衡要求的应用场景。陶瓷双列直插式外壳（CDIP）
产品介绍：
陶瓷双列直插外壳适用于高标准电子工程应用，具备良好的气密防护与散热调节能力，通过加装高效热沉并配合平行缝焊或合金焊料熔封技术，为内部关键模块构建了隔离外界干扰的稳定环境。我们利用先进的多层陶瓷烧结工艺，在确保电子电器组件高可靠运行的同时，支持根据客户图纸或样品进行逆向开发与精密定制，凭借灵活的可选材质与封口方式，为复杂环境下的信号处理与电力控制提供一站式封装解决方案。
性能特点：
l高气密性
l优异的热稳定性
l高频性能好
l耐高温与耐腐蚀
l抗辐射能力强
l可集成热沉设计
l较低的电阻率
l较高的绝缘性能
l硬度和抗冲击性能较高
l较高的耐湿性
规格型号：
本系列 CDIP 陶瓷双列直插外壳核心引线节距统一为 2.54mm（仅 D08M-04 为 7.62mm），型号体系丰富，覆盖 D04/D06/D08/D16/D18/D24/D28/D36/D40/D48 全系列，适配 4-64 引脚不同封装需求，陶瓷外形、尺寸参数及厚度差异化设计，可匹配电子工程、光耦器件、MEMS 等不同器件的安装与适配要求。
|
产品型号 |
陶瓷外形 |
引线节距 |
密封区尺寸 |
芯腔安装区尺寸 |
总厚度 |
|
D48L2-01 |
60.96×15.00 |
2.54 |
12.70×12.70 |
8.89×8.89 |
2.40 |
|
D40L2-01 |
50.80×15.00 |
2.54 |
12.70×12.70 |
7.87×7.87 |
2.40 |
|
HD36-01 |
45.72×14.98 |
2.54 |
20.20×8.54 |
24.70×14.50 |
2.00 |
|
D28S2-03 |
38.60×7.37 |
2.54 |
38.40×7.20 |
2.10×3.30 |
3.70 |
|
D28S2-01 |
35.56×7.37 |
2.54 |
11.80×7.20 |
7.11×5.59 |
2.15 |
|
D28L2-01 |
35.56×15 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.50 |
|
D24S2-04 |
30.48×7.37 |
2.54 |
11.94×7.36 |
5.75×3.80 |
1.75 |
|
D24S2-02 |
33.50×7.37 |
2.54 |
32.80×7.10 |
3.80×2.85 |
3.50 |
|
D24S2-01 |
30.48×7.37 |
2.54 |
14.40×7.20 |
9.15×4.45 |
2.16 |
|
D24L2-01B |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D24L2-01 |
30.48×15.00 |
2.54 |
12.70×12.70 |
6.40×6.40 |
2.40 |
|
D18M2-01 |
22.86×9.91 |
2.54 |
9.40×8.70 |
5.50×5.00 |
2.40 |
|
D16S2-11 |
20.60×7.37 |
2.54 |
19.20×7.00 |
3.30×5.00 |
2.80 |
|
D16S2-06 |
20.32×7.37 |
2.54 |
16.60×7.20 |
2.60×3.20 |
3.30 |
|
D16S2-05 |
20.00×7.37 |
2.54 |
19.60×7.00 |
3.90×5.40 |
3.40 |
|
D16S2-02/K |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02C |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02B |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02A |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D16S2-02 |
20.32×7.37 |
2.54 |
11.80×7.20 |
5.60×3.80 |
2.10 |
|
D08S2-12 |
9.70×7.37 |
2.54 |
7.70×7.00 |
4.20×5.00 |
2.10 |
|
D08S2-11A |
9.70×7.37 |
2.54 |
9.30×7.20 |
2.70×2.50 |
3.40 |
|
D08S2-03B |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-03A |
9.90×7.37 |
2.54 |
9.70×7.17 |
3.55×5.37 |
3.00 |
|
D08S2-01 |
10.16×7.37 |
2.54 |
8.80×6.90 |
5.10×3.40 |
2.10 |
|
D08M-04 |
19.46×9.91 |
7.62 |
19.10×8.80 |
7.60×4.40 |
3.50 |
|
D08M-01A |
14.22×10.03 |
2.54 |
13.40×9.60 |
9.60×8.10 |
30 |
|
D06S2-02 |
9.00×7.37 |
2.54 |
7.20×6.20 |
3.70×3.00 |
3.10 |
|
D06S2-01 |
9.70×7.37 |
2.54 |
9.30×6.90 |
7.30×3.30 |
3.50 |
|
D04S2-01 |
4.70×6.60 |
2.54 |
6.60×4.70 |
2.60×3.00 |
2.90 |
主要应用：
适用于电子工程、能源与机械、电子通信、光电耦合器件、霍尔器件、固体继电器、分立器件。
