陶瓷四边无引脚外壳(CQFN)

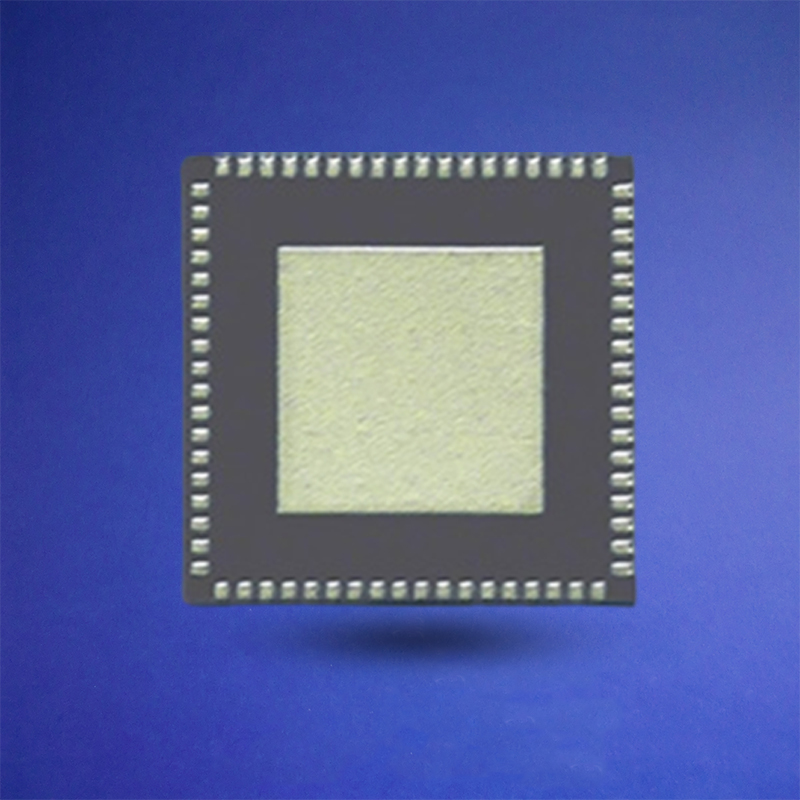

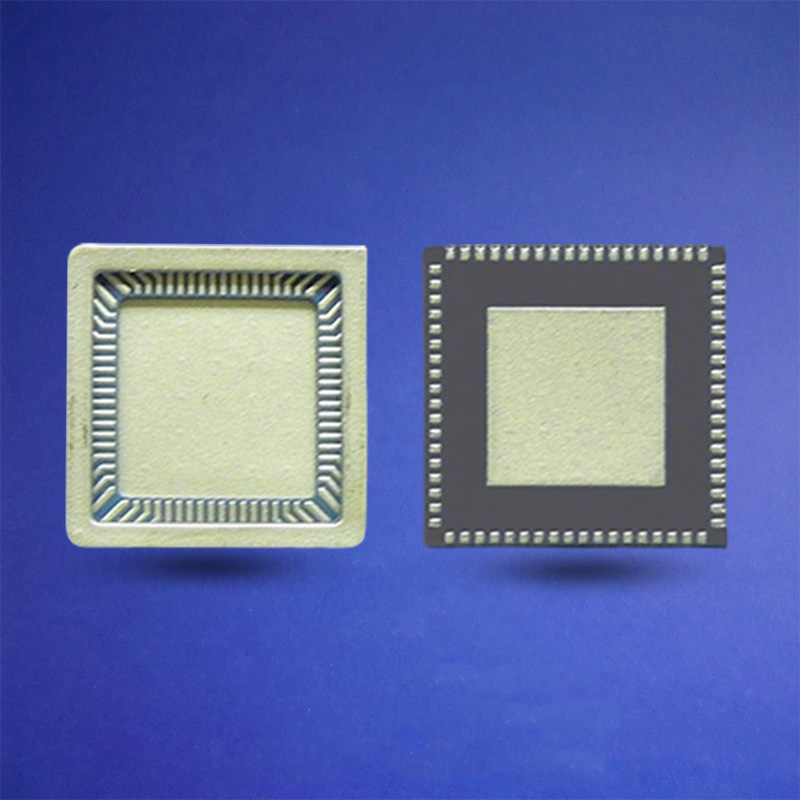

陶瓷四边无引脚外壳(CQFN)四边无引脚外壳,是电子工程领域中颇具代表性的小型化封装方案之一。该产品摒弃了传统细长引脚,采用底部焊盘直接连接的设计形式,有助于实现产品的小型化、轻量化,同时可优化信号传输效果。 陶瓷四边无引脚外壳适配空间有限的各类精密设备场景,可搭载高速高频的 AD/DA 转换器、DDS 频率合成器等器件,也可应用于声表面波器件、射频及微波等关键模块中。此外,对于霍尔器件、微型光电耦合器以及高集成度的分立单元,CQFN 也可作为具备较高可靠性的保护载体使用。
产品描述

陶瓷四边无引脚外壳(CQFN)

产品介绍

陶瓷四边无引脚外壳(CQFN)主打“小身材、高性能”。无引脚设计有效减少寄生干扰,在射频、微波等高频信号场景下表现稳定,是高速电路封装的理想选择。外壳采用高性能陶瓷材质,不仅散热快、耐高温,且具备高等级的气密性防护,能有效抵御外界湿气和腐蚀,助力内部核心元件实现长期稳定运行。同时,产品与 PCB 板兼容性良好,安装便捷且耐用性优异,我们可提供从材料选型到结构设计的定制化解决方案,专业解决各类电子封装难题。

性能特点:

l良好的高频阻抗控制能力

l低热阻路径

l无引线结构消除寄生谐振

l高可靠性气密封装

l优异的CTE匹配性

l支持高密度互连与集成

l较高的绝缘性能

l较低的电阻率

l良好的耐腐蚀性

l较高的耐湿性

l低热膨胀系数

规格型号:

陶瓷四边无引脚外壳(CQFN),可选材料涵盖氧化铝、氮化铝、LTCC(低温共烧陶瓷)、HTCC(高温共烧陶瓷)等。金属化方面,我们采用专业的钨-锰或钼-锰厚膜金属化工艺,确保焊接强度与导电性。

产品型号

陶瓷外形

引线节距

密封区尺寸

芯腔安装区尺寸

总厚度

CQFN72-01

10.00×10.00×1.50

0.5

9.80×9.80

6.40×6.40

1.5

主要应用:

适用于射频与微波、高速信号处理、通信与能源、精密电子工程、精密感测技术。



上海盈创瑞新材料科技有限公司

地址: 上海市浦东新区川宏路508号

电话: 021-58548808

手机: 021-58153279
